吊環芯式過濾器簡介

吊環芯式過濾器由兩部分組成：濾器和濾芯。已被廣泛應用于水、油、油漆等液體凈化和機械、冶金、化工、紡織、印染、電鍍、醫藥、食品等行業中的固液分離。待過濾液體由濾器進口壓入，經濾芯自外向里透過濾層而被過濾成清澄液體，然后經出口排出。雜質被截留在濾芯的深層及表面，從而液體被達到過濾的目的。 1． 待過濾液體進口 2． 清澄液體排出口 3． 排液（污）口過濾器的大小、結構和濾芯的尺寸取決于設計流量、過濾液體的介質特性。過濾器的材質均為優質不銹鋼，結構合理，不但體積小、成本低、流量大、而且檢修、換芯、裝配方便，過濾精度為0.5-100um,流量為0.5-200m3/h。也可跟據用戶需求制作不同尺寸規格的產品。

產品參數：

過濾精度：0.1-100um；

處理量：0.5-200m2/h；

工作壓力：0.4-10MPa；

工作溫度：80-120 °C；

濾筒內可裝有濾芯數量：1芯、3芯、5芯、7芯、9芯、11芯、13芯、15芯...50芯等；

濾芯長度：10mm、20mm、30mm、40mm 英寸；

密封圈材質：丁晴橡膠、三元乙丙橡膠、氟橡膠；

產品特點：

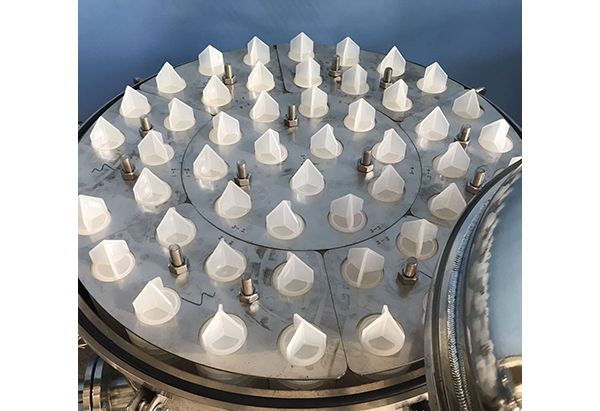

工作原理是一種壓力式過濾裝置。在密閉筒體內，是根據不同行業需求采用不同材質濾芯作為過濾元件，垂直裝在濾板上組成，原液由進料口流入筒體，經過每一支濾芯由外向內排出，微小雜質顆粒被攔截在濾芯表面。設計結構獨特，整個過程操作節能、密閉操作、精密澄清的固液分離設備，裝卸濾芯十分方便，濾筒清洗方便簡單。
